چه ریموت هایی روی دستگاه 3 رله هوشمند هوم تعریف می شوند؟

به طور کلی ریموت های کد لرنینگ (کد ثابت – بلوتوثی) با فرکانس 433 مگاهرتز روی دستگاه گیرنده هوشمند هوم تعریف می شوند.

چگونه نوع ریموت خود را تشخیص دهیم؟

برای اینکه نوع ریموت خود را برای تعریف روی دستگاه گیرنده هوشمند تشخیص دهید می توانید از 2 روش زیر استفاده کنید:

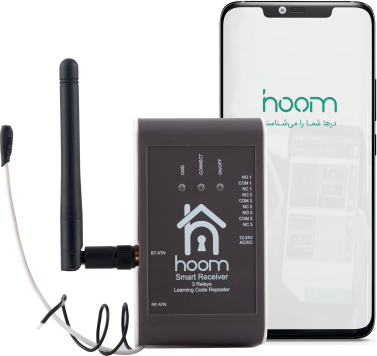

1. تشخیص نوع ریموت از طریق دستگاه گیرنده هوشمند 3 رله هوم

برای این کار باید دستگاه گیرنده هوشمند 3 رله هوم را به ولتاژ 12 تا 24 ولت AC یا DC متصل کنید. روش‌های اتصال دستگاه گیرنده هوشمند 3 رله هوم به ولتاژ 12 تا 24 AC یا DC

سپس دکمه ریموت مورد نظر خود را در کنار دستگاه نگه دارید، در صورتی که چراغ CMD دستگاه به حالت چشمک زن درآمد، ریموت شما قابل تعریف روی دستگاه گیرنده هوشمند 3 رله می باشد.

2. تشخیص نوع ریموت از طریق مدار داخل ریموت

قسمت های مختلف ریموت

ریموت های پارکینگ بر اساس فرکانس و نوع کدینگ ریموت تقسیم بندی می شوند. در این قسمت بر اساس اجزا مختلف مدار ریموت، به تشخیص نوع ریموت ها خواهیم پرداخت.

به صورت کلی مدار ریموت های پارکینگ به اجزا مختلفی تشکیل می شوند، مهمترین اجزا این مدار ها به شرح زیر است:

1.کریستال: کریستال ریموت مشخص کننده فرکانس ریموت می باشد.

کریستال های مختلف ریموت

2 .آی سی اصلی ریموت: آی سی ریموت مشخص کننده نوع کدینگ ریموت باشد.

آی سی های مختلف ریموت

کریستال ریموت

در تصاویر زیر کریستال ریموت‌های مختلف مشخص شده است. نوشته روی این کریستال مشخص کننده فرکانس ریموت می باشد. فرکانس های 433 ، 315 و 868 مگاهرتز از متداول ترین فرکانس ها در ریموت های پارکینگ هستند.

دستگاه گیرنده هوشمند 3 رله هوم از فرکانس 433 مگاهرتز پشتیبانی می کند. یعنی اگر روی کریستال ریموت شما عدد 433 نوشته شده باشد، شرط اول تعریف شدن روی دستگاه گیرنده هوشمند 3 رله را دارد.

بیشتر بخوانید  خانه هوشمند با پارکینگ هوشمند
کریستال ریموت 433 مگاهرتز
کریستال ریموت بارزنته
کریستال ریموت اورال
کریستال ریموت هیوت

آی سی ریموت

با هر بار فشردن دکمه ریموت، یک کد چند رقمی به صورت صفر و یک در فضا منتشر می کند که به نحوه انتشار این کد ها، کدینگ می گویند. به طور مثال اگر شما یک ریموت را روی رسیور خود تعریف کرده باشید، یعنی کد چند رقمی صفر و یک ریموت را روی حافظه رسیور تعریف کرده اید.

آی سی (IC) ریموت مشخص کننده نوع کدینگ ریموت پارکینگ است. به صورت کلی ریموت ها از نظر نوع کدینگ به دسته های زیر تقسیم بندی می شوند.

  1. کد ثابت (Fixed code): این نوع ریموت دارای کد چند رقمی صفر و یک ثابت است. یعنی با هر بار فشردن ریموت کد ریموت تغییری نمی کند.
  2. لرنینگ کد (Learning code): این ریموت ها در بازار ایران به ریموت بلوتوثی معروف هستند. این ریموت ها در حالت عادی هیچ کدی ندارند و می توان از طریق یک ریموت با کد ثابت یا یک ریموت کد لرنینگ دارای کد، این نوع ریموت ها را کددهی کرد.
  3. رولینگ کد یا هاپینگ کد (Rolling code / Hopping code): در این نوع ریموت با هر بار فشردن دکمه ریموت یک کد جدید ساخته می شود که فقط رسیور مخصوص این ریموت قابل دریافت این کدها را دارد.

به صورت کلی ریموت های کد ثابت (Fixed code) و ریموت های لرنینگ کد (Learning code یا بلوتوثی دارای کد) قابلیت تعریف روی دستگاه گیرنده هوشمند 3 رله هوم را دارند و ریموت های رولینگ کد یا هاپینگ کد (Rolling code – Hopping code) قابلیت تعریف روی دستگاه گیرنده هوشمند 3 رله را ندارند.

بیشتر بخوانید  چیزهایی که باید در مورد جک پارکینگ بدانید
چگونه می توان نوع ریموت را از روی آی سی ریموت تشخیص داد؟

در تصاویر زیر آی سی های ریموت های مختلف مشخص شده است. روی هر یک از این آی سی ها عبارتی نوشته شده است که نشان دهنده نوع ریموت می باشد. در جدول زیر نوع ریموت، بر اساس عبارت روی آی سی مشخص شده است.



عبارت روی آی سی (IC)نوع ریموت
[2240] PT224
[2242] PT2242
[2260] PT2260
[2262] PT2262 / M3E / CT5062
[6010] HT6010 / HT6012 / HT6014 / SH312E
[H600] HT600 / HT680 / HT6187 / HT6270 / TT13 / PK10T
[5026] AX5026 / CT5026 / SMC5026
[5326] AX5326 / AX5326S
[8092] TT8092
[4134] MC4134 / MC1450 / SC4134
[918] SMC918
BETA 1940
کد ثابت (Fixed code)
عبارت روی آی سی (IC)​نوع ریموت​
EV1527 / FP527 / HT6P20B / HT6P20D/ M&C002لرنینگ کد یا بلوتوثی (Learning code)
عبارت روی آی سی (IC)​​نوع ریموت
HCS301 / HCS300 / HCS200هاپینگ کد یا رولینگ کد (Rolling code / Hopping code)
آی سی ریموت بتا 2007
آی سی ریموت بارزنته
آی سی ریموت هاپینگ
آی سی ریموت 433 کد لرنینگ
آی سی ریموت M&C002
آی سی ریموت اورال
آی سی ریموت هیوت

نتیجه گیری

برای تشخیص تعریف ریموت روی دستگاه گیرنده هوشمند 3 رله هوم، ریموت شما باید 2 شرط زیر را داشته باشد:

  1. عدد نوشته شده روی کریستال ریموت باید 433 باشد.
  2. آی سی ریموت باید از نوع کد ثابت یا لرنینگ کد (بلوتوثی) باشد.(ردیف‌های سبز رنگ جدول بالا

برای بررسی این 2 شرط باید ریموت خود را باز کنید (مثل شکل های زیر) و کریستال و آی سی ریموت خود را بررسی کنید که شرایط بالا را داشته باشد.

عکس های زیر مثالی از ریموت هایی هستند که مشخصات آن‌ها در شکل مشخص شده اند.

مشخصات ریموت بتا 2007

مشخصات ریموت بتا 2007

مشخصات ریموت بارزانته

مشخصات ریموت بارزانته

مشخصات ریموت هیوت

مشخصات ریموت هیوت

مشخصات ریموت الاروی Elaroy

مشخصات ریموت الاروی Elaroy

مشخصات ریموت هاپینگ کد

مشخصات ریموت هاپینگ کد (Hopping code)

در صورتی که نوع ریموت خود را بر اساس مقاله بالا تشخیص ندادید، وارد لینک زیر شوید.

فرم وارد کردن اطلاعات ریموت
