چطور یک دزدگیر پارکینگ بسازیم؟

یکی از مشکلاتی که با استفاده نکردن از درب هوشمند پارکینگ پیش می‌آید این است که اگر فراموش کنید که درب پارکینگ را بسته‌اید یا باز گذاشته‌اید، راهی جز چک کردن فیزیکی آن ندارید. در واقع شما با مشکل خیلی غیرمعمولی روبرو نشده‌اید ولی برای حل آن باید زحمت زیادی بکشید. ممکن است هیچ خطری خانه یا محل کار شما را تهدید نکند اما بهتر نیست که خودتان آلارمی بسازید که اگر در پارکینگ باز بود، به شما خبر دهد؟ هرچند این روش خیلی با ابزارها و سنسورهای خانه هوشمند سروکار ندارد، اما این دزدگیر پارکینگ می‌تواند به شما باز بودن در را خبر دهد و آسایش شبانه شما را تامین کند.

ما در این مقاله می‌خواهیم به شما یاد بدهیم چطور با وسایلی که ممکن است در خانه‌تان پیدا شود یک زنگ هشدار مناسب برای در پارکینگ بسازید؛ در واقع این مقاله یک آموزش ساده و سریع ساخت دزدگیر پارکینگ است.

وسایل مورد نیاز برای ساختن دزدگیر پارکینگ

برای اینکه یک دزدگیر درب پارکینگ خوب بسازید، وسایلی نیاز دارید که در اینجا به آنها اشاره می‌کنیم.

ماشین کنترلی قدیمی

رید رله

یک قوطی فلزی

یک ماشین کنترلی قدیمی، قایق کنترلی یا هواپیمای کنترلی

یک سوییچ مغناطیسی رید

یک آهنربای قوی، ترجیحا نئودیمیوم

یک بست برای چسباندن آهنربا به در پارکینگ

یک قوطی آهنی یا جعبه‌ی پروژه

یک LED

سیم

ابزارهای مورد نیاز ساختن دزدگیر درب پارکینگ


انبر همه کاره

یک انبر همه کارهلحیم و آهن لحیم کاری

یک دریل با مته‌های کوچک

کابل برای گره زدن سیم‌ها

یک انبردست کوچک

یک مولتی متر

چسب حرارتی

روش ساختن دزدگیر در پارکینگ

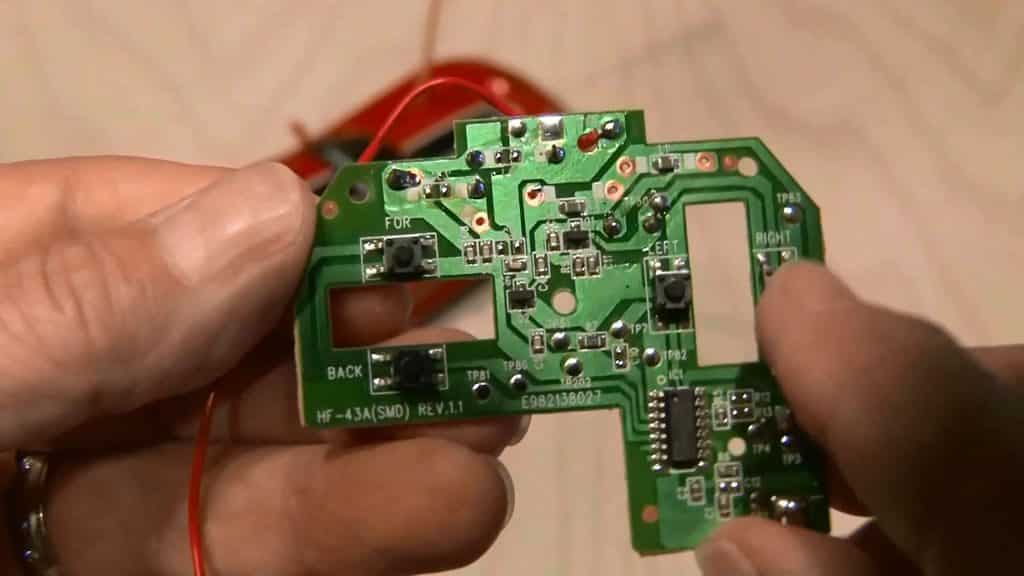

ساخت دزدگیر درب پارکینگ - مدار فرستنده از داخل کنترل ماشین کنترلی

برای ساختن دزدگیر پارکینگ شما به یک مدار نیاز دارد.  این مدار بخشی از ماشین کنترلی‌ای است که در وسایل مورد نیاز به آن اشاره کردیم. باید ابتدا ماشین کنترلی‌تان را باز کنید و برد مدار فرستنده را از کنترلر و برد مدار دریافت کننده را از ماشین جدا کنید. وقتی شما برد فرستنده را داشته باشید می‌توانید جای یکی از سوییچ‌ها را تشخیص دهید. همه‌ی برد های فرستنده حداقل چهار دکمه بالا، پایین، چپ و راست را دارند، درست مانند کنترلر.

بیشتر بخوانید  کنترل درب پارکینگ با موبایل به چه صورتی امکان پذیر است؟

یکی از سوییچ‌ها را انتخاب کنید و آن را از سطح مدار جدا کنید. بعد از آن دو سیم را به بخش زیرین دو تا از سوییچ ها لحیم کنید. حلا باید دو سر لخت سیم داشته باشید. این‌جا جایی است که باید سوییچ رید را وصل کنید. قطب مهم نیست. تنها کافی است یکی از سرهای سوییچ را به یک سیم و سر دیگر را به سیم دیگر وصل کنید.

حالا باید لحیم سیم‌هایی روی فرستنده که به باتری وصل شده‌اند را جدا کنید. به جای آن دو سیم دیگر به محل مخصوص روی برد لحیم کنید. ما منبع خودمان را روی مدار سوار می‌کنیم.

حالا سراغ دریافت کننده می‌رویم. باید دو اتصال دهنده بر روی دریافت کننده باشد. احتمالا دو اتصال دهنده برای کنترل سیگنال دریافتی از فرستنده و دستور دادن به ماشین کنترلی وجود دارد. این‌جا شما نیاز دارید تا فرستنده و دریافت کننده را روشن کنید. از مغناطیس برای بستن سوییچ رید استفاده کنید و با استفاده از مولتی متر تشخیص دهید که کدام اتصال دهنده مورد نیاز شما است.

طریقه لحیم کردن سیم‌ها به فرستنده و گیرنده

بر روی دریافت کننده من، من با یک گیره سیم‌هایی که از اتصال دهنده بیرون آمده‌اند جمع کرده‌ام و گذاشته‌ام آن‌ها درون دریافت کننده باقی بمانند. این‌جا جایی است که شما LED را لحیم می‌کنید.

سوییچ رید را با استفاده از مغناطیس ببندید و مدار را امتحان کنید. LED باید روشن شود.

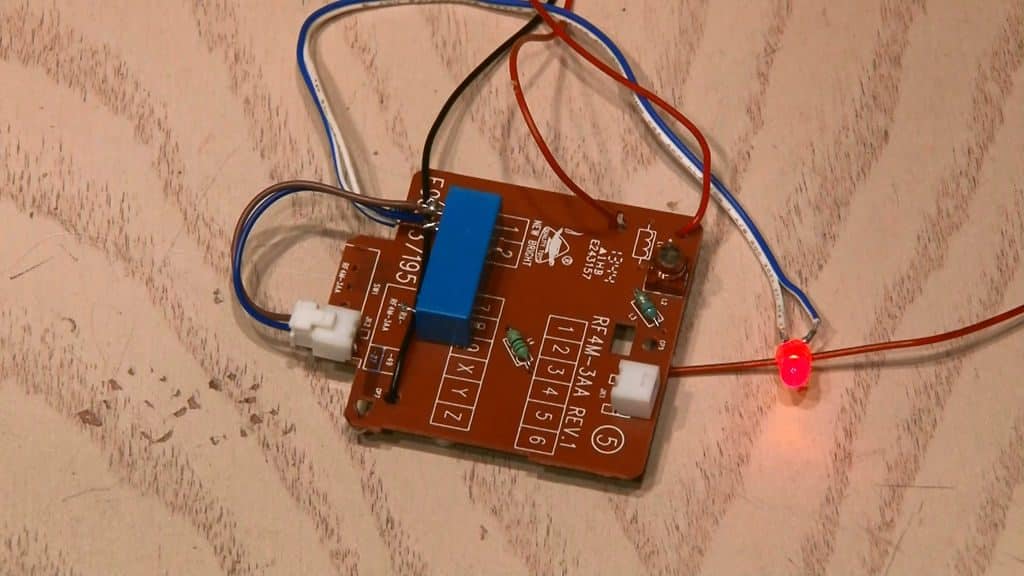

طریقه ساخت دزدگیر پارکینگ - روش وصل کردن LED به مدار
روش وصل کردن LED به مدار

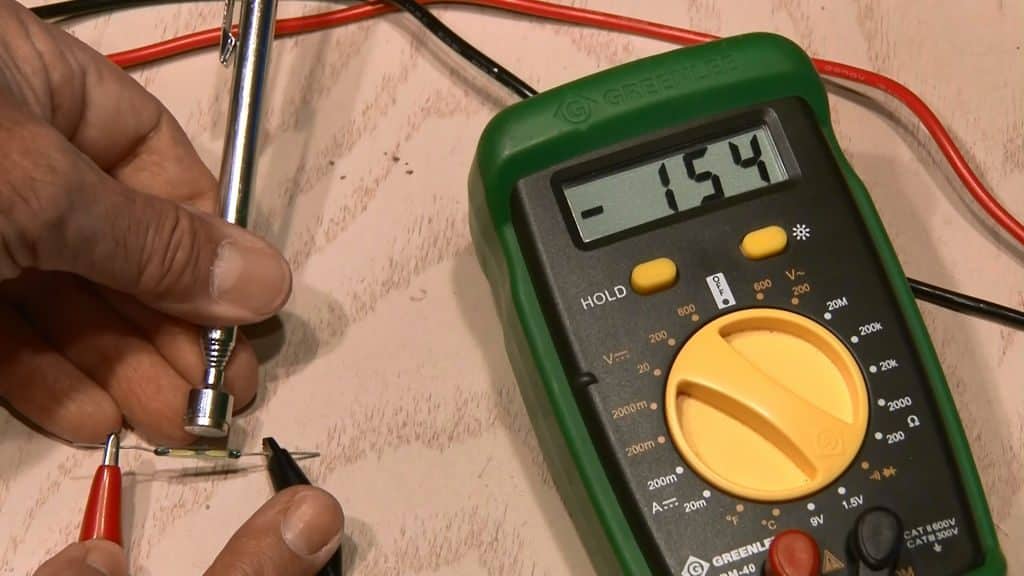

ساختن دزدگیر پارکینگ - امتحان کردن سوییچ رید با استفاده از مغناطیس و مولتی متر
امتحان کردن سوییچ رید با استفاده از مغناطیس و مولتی متر

نصب دزدگیر پارکینگ

زمان نصب دزدگیر پارکینگ یا همان آلارم باز بودن در پارکینگ شما رسیده است. این‌جا هر مدل نصبی ممکن است متفاوت باشد چون درها با هم متفاوتند و بستگی دارد که شما چه دری برای پارکینگ‌تان استفاده می‌کنید. اگر درب پارکینگ شما از بالا باز می‌شود شما می‌توانید این جای مناسب را در انتهای ریل در پارکینگ پیدا کنید. شما باید ببینید زمانی که در پارکینگ شما تماما باز شده است کجا قرار می‌گیرد، بهترین جا برای قرار دادن فرستنده همین جا است. شما باید این‌جا با استفاده از گیره، یک تکه چوب یا هر چیزی که بتواند آهنربا را در فاصله‌ی ۱.۲۵ سانتی‌متری سوییچ رید نگه دارد، یک آهنربا در این‌جا بچسبانید. حالا با استفاده از کابل فرستنده به در پارکینگ متصل می‌شود. مطمئن شوید که فرستنده به جایی از درب پارکینگ، ریل‌ها یا اجزای دیگر آن در تماس مستقیم نیست.

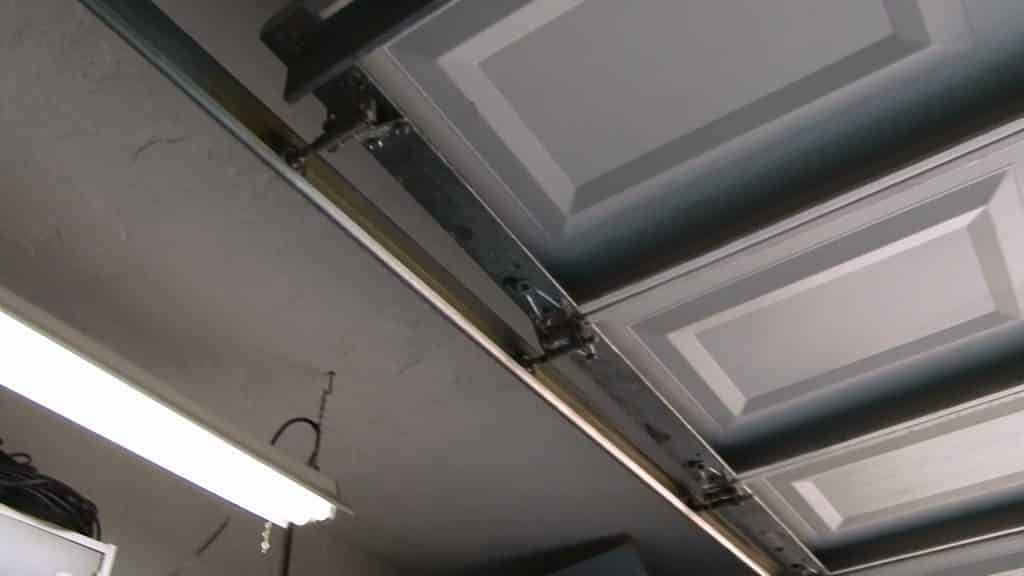

طریقه نصب دزدگیر در پارکینگ - درب پارکینگ ریلی عمودی
درب پارکینگ ریلی عمودی

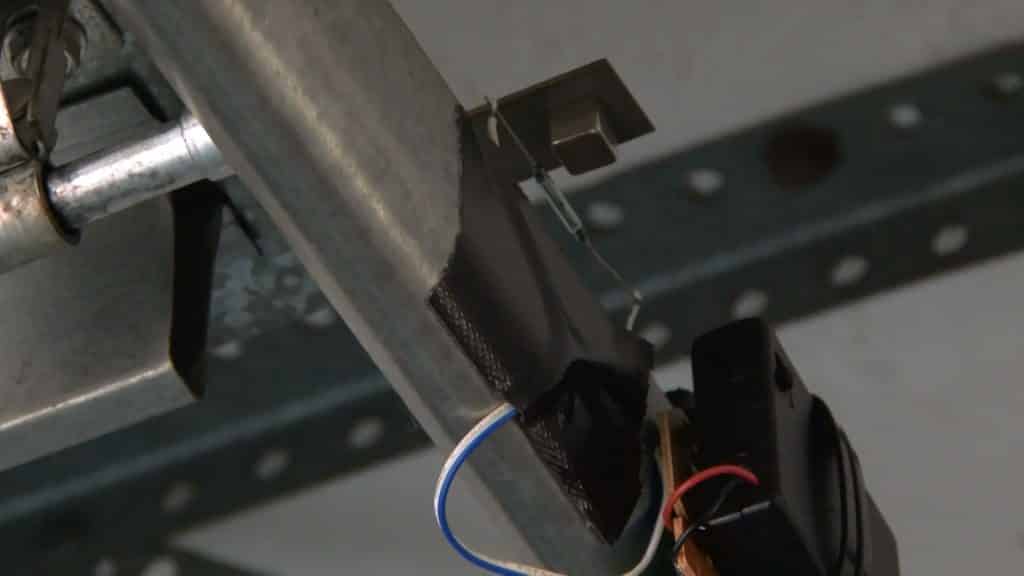

طریقه نصب فرستنده دزدگیر پارکینگ - نصب آهنربا بر روی در و قرار دادن فرستنده در جایی مناسب
نصب آهنربا بر روی در و قرار دادن فرستنده در جایی مناسب

مرحله پایانی و نصب گیرنده دزدگیر درب پارکینگ جلوی چشمانتان

در این مرحله من یک باتری ۹ ولتی را به دریافت کننده وصل کرده و آن را درون یک جعبه‌ی فلزی قرار داده‌ایم. یک سوراخ با دیل به خاطر آنتن ایجاد می‌کنیم و همچنین یک سوراخ برای چراغ LED. یک آهنربا به پشت جعبه وصل کردم و آن را به در یخچال چسبانده‌ام.

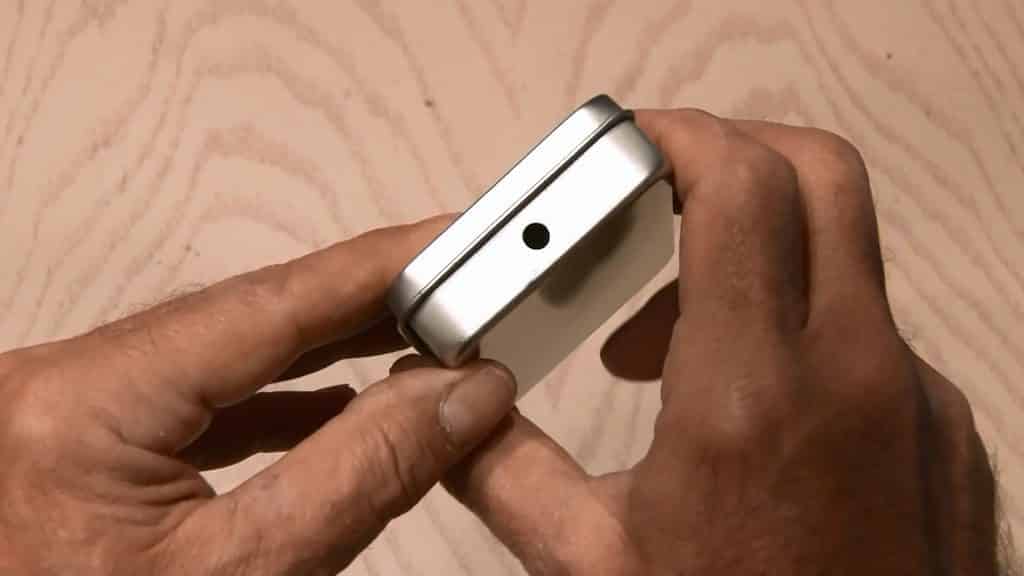

نصب گیرنده برای دیدن باز بودن درب پارکینگ - سوراخ کردن جعبه فلزی با دریل برای آنتن
سوراخ کردن جعبه فلزی با دریل برای آنتن
نصب گیرنده برای دیدن باز بودن درب پارکینگ - سوراخ کردن جعبه فلزی برای قرار دادن LED
سوراخ کردن جعبه فلزی برای قرار دادن LED

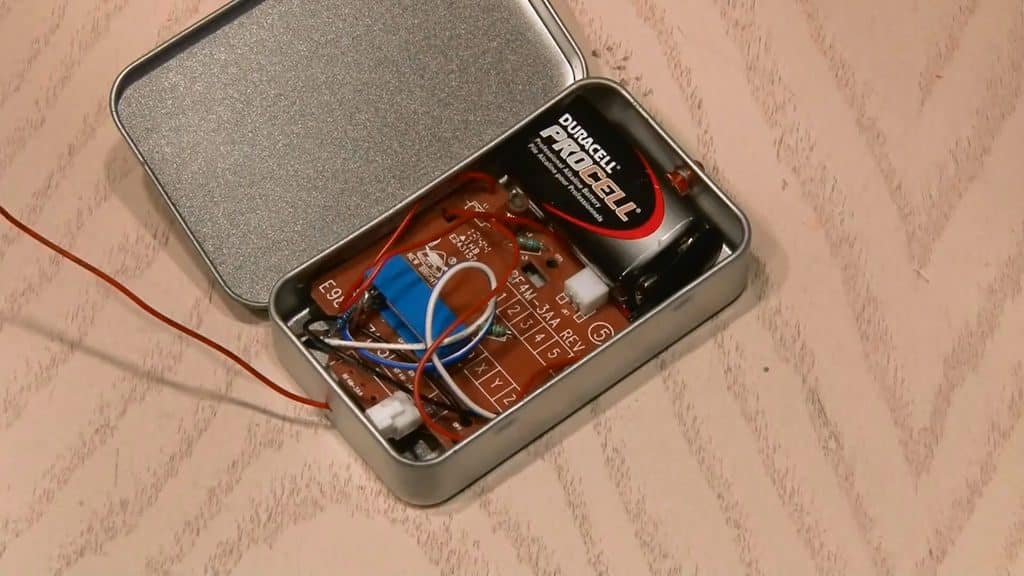

نصب گیرنده برای دیدن باز بودن درب پارکینگ - قرار دادن باتری و مدار گیرنده درون جعبه فلزی
قرار دادن باتری و مدار گیرنده درون جعبه فلزی

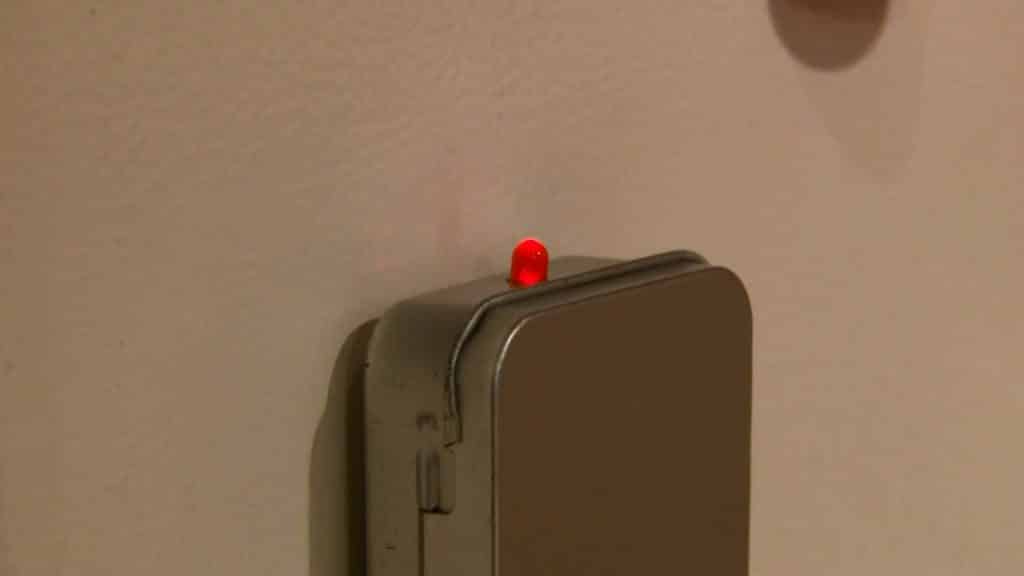

آخرین مرحله نصب گیرنده پارکینگ - چسباندن گیرنده بر روی در یخچال
چسباندن گیرنده بر روی در یخچال کار ساده‌ای است و حالا همیشه زنگ هشدار درب پارکینگ شما جلوی چشمتان است. دیگر نگران باز ماندن در پارکینگ نباشید. البته یکی از روش‌های ساده و هوشمندانه برای کنترل ورود و خروجی، استفاده از دربازکن‌ هوشمند هوم است که می توانید اطلاعات کامل‌تر آن را از این لینک بخوانید.

این یک روش ساده برای ساختن دزدگیر پارکینگ یا هشدار دهنده باز ماندن در پارکینگ است. اگر شما از روش دیگری استفاده می‌کنیم برای ما بنویسید.

این مطلب را به اشتراک بگذارید

اشتراک گذاری در whatsapp
اشتراک گذاری در telegram
اشتراک گذاری در twitter
اشتراک گذاری در linkedin
اشتراک گذاری در email

۲ نظرات ارسال شده

نوشته شده در 9 ژانویه 2019 - پاسخ

سلام. در مورد رید رله بیشتر توضیح می دید؟

نوشته شده در 9 ژانویه 2019 - پاسخ

با سلام
رید رله به نوعی یک سویچ مغناطیسی است از ۲ قطعه کوچک فلزی تشکیل شده است. در حالت عادی این ۲ قطعه از هم فاصله دارند ولی با نزدیک شدن رید رله به میدان مغناطیسی ۲ قطعه فلزی به هم برخورد می کنند و مدار را اتصال کوتاه می کند.
